Extruder Makinaları

TPE Conta Extruder

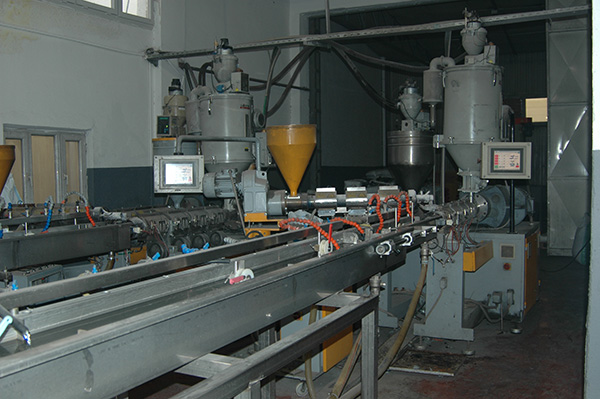

      TPV FİTİL ÇEKME AMAÇLI  PROFİL HATTI

      1-   1 ADET ANA EXTURUDER TEKNİK DETAYLARI  (sert)

        a)  50 mm tek burgu exturuder (bariyerli )

        b)  Vida çapı 50 mm,   L/D 25

        c)  Kovan 4140 malzeme, Vida 8550 ısıl işlem gaz nitrasyonlu

        d)  ŞanzımanYılmaz redüktör DR572 77 d/d

        e)  Motor Gamak marka 15 Kw

        f)  4 Adet Fanlı seramik rezistans

        g)  Gövde antistatik fırınlı boya



     2-   1 ADET ANA EXTURUDER TEKNİK DETAYLARI  (yumuşak)

        a)  50 mm tek burgu exturuder  (bariyerli)

        b)  Vida çapı 50 mm,   L/D 25

        c)  Kovan 4140 malzeme, Vida 8550 ısıl işlem gaz nitrasyonlu

        d)  ŞanzımanYılmaz redüktör DR572 77 d/d

        e)  Motor Gamak marka 15 Kw

        f ) 4 Adet Fanlı seramik rezistans

        g)  Gövde antistatik fırınlı boya

 3-  KURUTUCU ve YÜKLEYİCİLER

             Sert exturuder beslemesi için

a)      100 litre hammadde alma kapasiteli kurutuculu yükleyici

b)      +/- 1 derece hassasiyetli PID röle kontrollü sıcaklık sistemi

c)      150 dereceye kadar ısıtma özelliği

d)     Ana gövde ve boşalma bölümünde izleme penceresi

             Yumuşak exturuder beslemesi için

a)      100 kg/saat teorik kapasiteli hammadde emicisi

b)      Her emişte 6 litre hammadde alma kapasitesi

c)      Emiş yüksekliği 4 metre

d)     Paslanmaz çelikten iç gövde



4-      SOĞUTMA HAVUZU

a)      Boy 6 metre, profil ayak ve bağlantı elemanları dahil tamamı paslanmaz krom malzeme

b)      Su deposu 240 litre 1 HP devir daim pompalı

c)      Chiller devresiyle seconder çalışacak eşanjör

d)     İleri geri  hareket kabiliyetli



5-      KATERPILLER

a)      Alt üst bantlı, aşağı ve yukarı hareketli

b)      2 adet redüktörlü motor ile tahrik

c)      0-40 metre hız ayarlı

d)     Metraj ana kumanda panelinde görülecek ve istenildiğinde çıkış sinyali alınabilecek

e)      Bant boyu 100 cm, eni 10 cm

f)       Gövde elektrostatik toz boyalı



6-      PANO

a)      Tüm motor sürücüleri SCHNEIDER marka

b)      12 bölge PLC li ısı kontol

c)      Isı kontrol kumanda sistemi hassas solid-state röle

d)     Operatör paneli, 10,4 inç renkli dokunmatik



7-      KALIP BAĞLANTI ELEMANLARI

Böhler special sıcak iş çeliğinden yapılacak 2 adet exturuder boyun parçaları, kalıp

Adaptörleri yapılarak makineye monte edilecektir

 8-      ISITILABİLİR HORTUM

1 metre boyunda 250 derece 216 bar basınca dayanıklı FeCu-Ni sensörlü

 9-      KAPASİTE

Metresi 30 gram fitil için, 40 - 50 metre/dakika dır.

 10-  TESİS ALTYAPI ÖZELLİKLERİ

a)      Hat voltajı ………….. ………………. 380 V

b)      Kontrol voltajı ………………………. 220 V

c)      Faz adedi ……………………………... 3

d)     Hat frekansı …………………………. 50 Hz

e)      Kabul edilebilir voltaj değişikliği ..…. +/- %5

f)       Tesis edilmiş toplam elektrik gücü …. 40 – 100 Kw



 BASINÇLI HAVA

a)      Etkili çalışma basıncı …… 6 – 8 Bar

b)      Basınçlı hava debisi   …….500 – 1000 lt/dk



      SOĞUTMA SUYU

a)      Etkili çalışma basıncı ………………………….…4-6 Bar

b)      Maximum kabul edilebilir basınç değişikliği ….. +/- 0,5 Bar

c)      Sekonder devre için su ısısı ………………………5 – 10 C

                ** Yukarıda verilen bilgiler deniz seviyesinde ve normal atmosferik şartlara göre çıkarılmış

      olup ortalama ortam sıcaklığı 15 – 25 C kabul edilmiştir



11-   GENEL

   Madde 10 de zikredilen altyapı inşa etme sorumluluğu alıcı firmaya aittir. Alıcı, satıcı firmadan temin edeceği yerleşim vaziyet planına göre işletmesinde yer tanzim edecek, yine satıcı tarafından sağlayacağı elektrik proje, mekanik proje vs. teknik spektlere göre makinenin montajını yapacak, satıcı firmanın teknik elemanlarının makinelere start vermesine uygun hale getirecektir.



  18-CO-EXTURUDER  (sert tırnak için)



              Conta fitilinin, PVC kasa veya kanat profiline takılan tırnak kısmının daha mukavemetli ve

         fitilin gerilme mukavemetini artırmak amaçlı üçüncü bir sert malzeme ile üretimini sağlar, bu

        durumda conta fitili kalıbının uygun olması gerekmektedir.



           Özellikleri

        a)  30 mm tek burgu exturuder  (bariyerli)

        b)  Vida çapı 30 mm,   L/D 25

        c)  Kovan 4140 malzeme, Vida 8550 ısıl işlem gaz nitrasyonlu

        d)  ŞanzımanYılmaz redüktör  DR43 68 d/d

        e)  Motor Gamak marka 3 Kw

        f ) 3 Adet Fanlı seramik rezistans

        g)  Gövde antistatik fırınlı boya

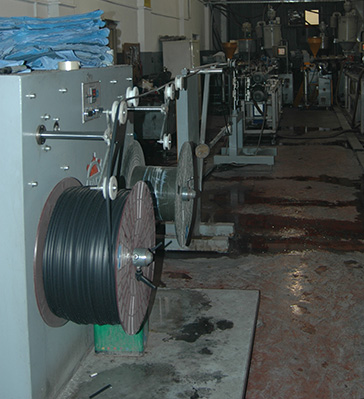

19-MAKARA SARICI

               İmalatı yapılan fitillerin, taşınması ve tekrar kullanımında kolaylık ve ambalaj maliyetleri

             minumuma düşerebilecek, geri dönüşümlü makara kullanımı doğrultusunda imalatı yapılan

             sarıcı sistemi. Çok basit ayarlala istenilen hassasiyette sarım yapar.

                Kullanılan makaraların,  contanın ana makinede PVC profiline takılması esnasında bir çok

             avantajları vardır. Hızlı makara değişimi sağlanır, sağım esnasında düzgünsüzlük problemi

             olmayacağından fireyi önler, makaraların makineye üzerine takılması ile yerden tasarruf sağlar

             farklı renklerde kullanabilecek makara koruma bantları ile kolay ayırt edilebilir ürün, vs.

          Özellikleri

a)      Çift hat makara sarımlı gerginlik kontrollü

b)      Ana makineden bağımsız elektrik tesisatı, panosu.

c)      Dijital metraj kontrollü  (hassasiyet +-% 1 )

d)     Katerpillere (çekici) bağlı encoderli kontrol
